Rozdzielnice elektryczne – montaż i wymiana

Kiedy wymienić albo zamontować rozdzielnicę?

Rozdzielnica to skrzynka z zabezpieczeniami wszystkich obwodów w domu albo mieszkaniu. Nową montujemy przy budowie domu – razem z instalacją elektryczną w nowym domu – i przy wymianie instalacji, gdy rozdzielnica wchodzi w zakres prac.

Sygnały, że rozdzielnicę warto wymienić:

• Są w niej jeszcze wkręcane bezpieczniki topikowe, tak zwane korki.
• Nie ma w niej wyłącznika różnicowoprądowego – urządzenia, które odcina prąd, gdy część prądu ucieka poza obwód, na przykład przez ciało człowieka.
• Brakuje miejsca na nowe obwody, na przykład do płyty indukcyjnej.
• Nie wiadomo, który bezpiecznik odpowiada za które pomieszczenie.
• Obudowa albo zabezpieczenia nagrzewają się lub czuć przy nich zapach spalenizny. To wymaga sprawdzenia od razu – zgłoszenia awarii przyjmujemy od poniedziałku do piątku: usuwanie awarii.

Wymiana rozdzielnicy i montaż nowej – co obejmuje

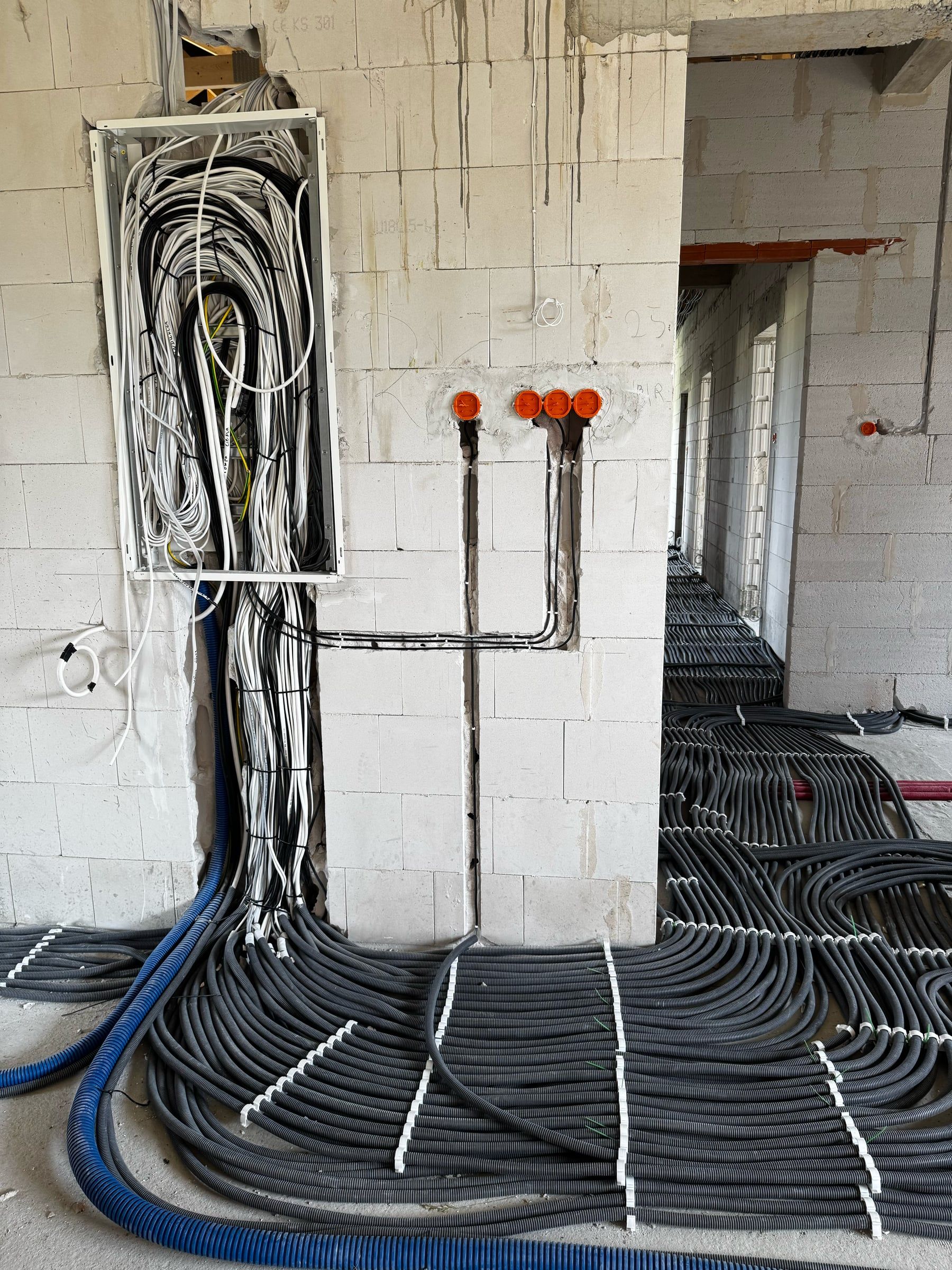

• Montaż rozdzielnicy elektrycznej w nowym domu. W stanie surowym montujemy obudowę rozdzielnicy i wprowadzamy do niej przewody, a gdy ściany są gotowe – aparaty i opis obwodów.
• Wymiana istniejącej rozdzielnicy. Starą rozdzielnicę zastępujemy nową i podłączamy obwody do nowych zabezpieczeń. Wymiana rozdzielnicy nie musi oznaczać wymiany przewodów w ścianach.

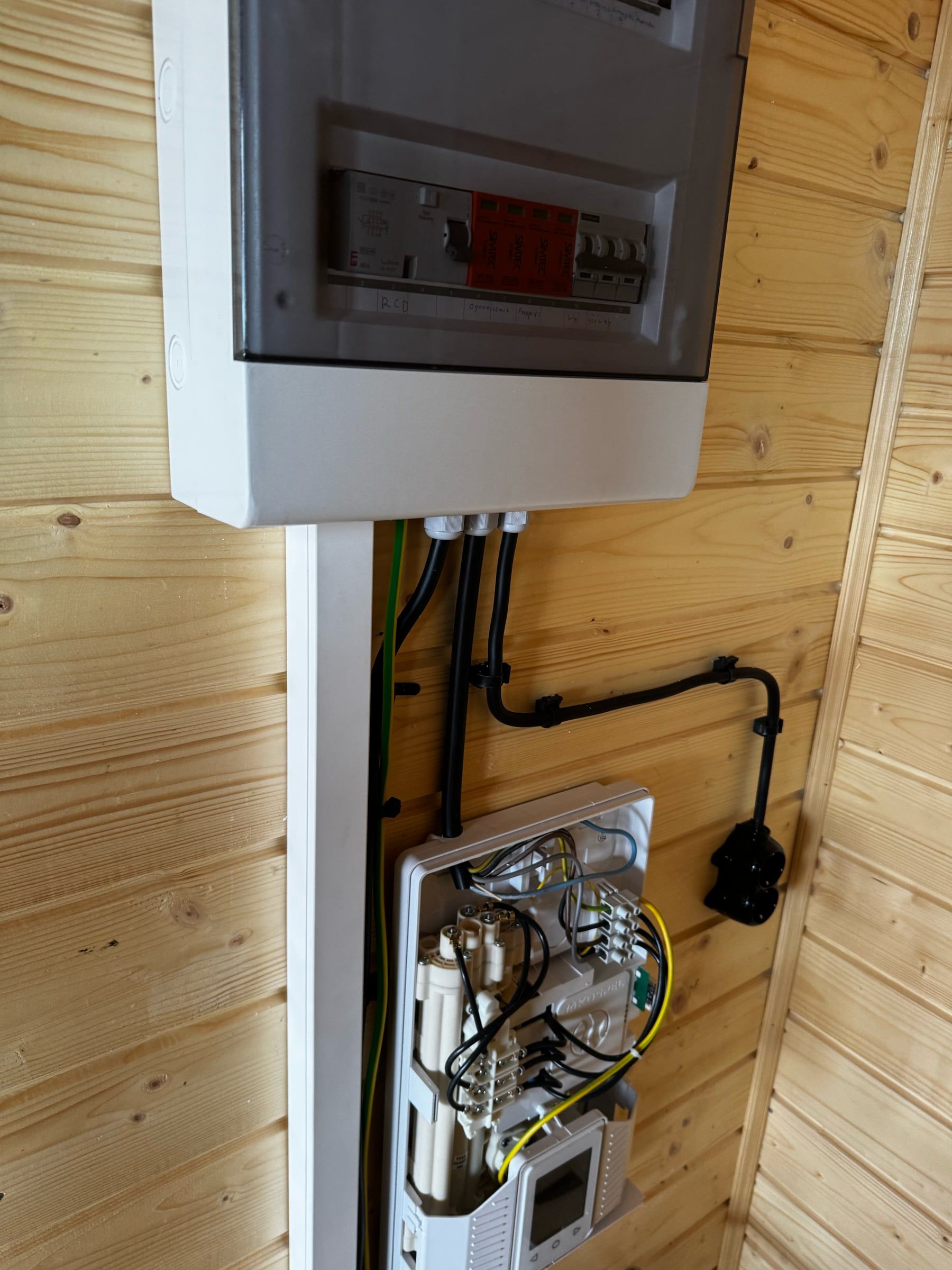

• Podtynkowa albo natynkowa. Rozdzielnice podtynkowe montowaliśmy w ścianach z bloczków i pustaków, a w domu drewnianym – rozdzielnicę natynkową.

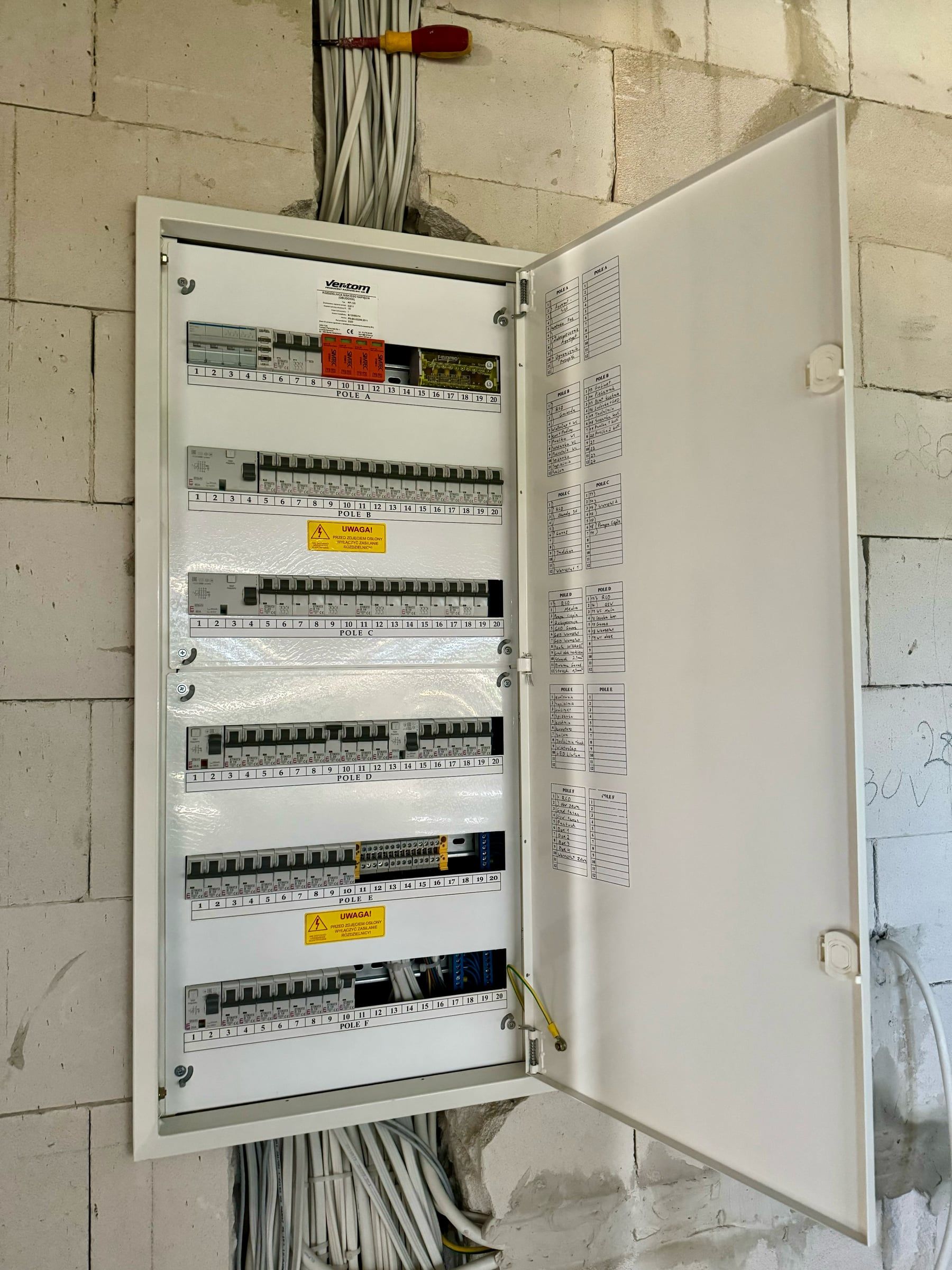

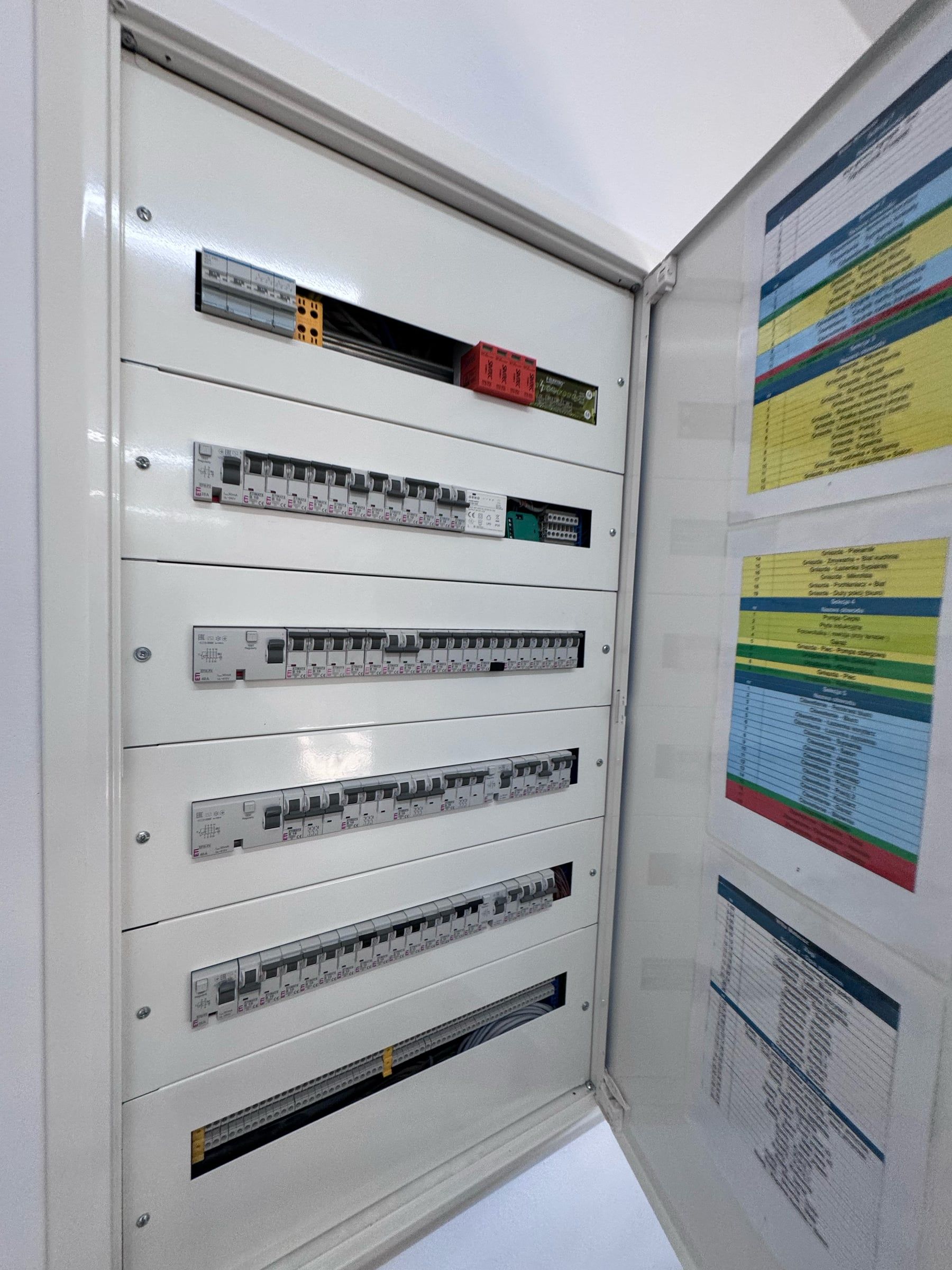

• Opis obwodów. Opisujemy obwody, żeby było wiadomo, który wyłącznik odpowiada za które pomieszczenie albo urządzenie.
• Pomiary odbiorcze. Po montażu albo wymianie sprawdzamy instalację pomiarami i przekazujemy protokół z wynikami. Norma PN-HD 60364-6 opisuje sprawdzanie odbiorcze – oględziny i próby z protokołem wyników – nie tylko po wykonaniu nowej instalacji, ale też po zmianach w istniejącej. Pomiary sprawdzają między innymi rezystancję izolacji, czyli to, czy izolacja przewodów jest sprawna – więcej o nich: pomiary elektryczne.

Co jest w rozdzielnicy

• Wyłącznik główny – odłącza zasilanie całej instalacji naraz.
• Wyłączniki nadprądowe, potocznie bezpieczniki – wyłączają obwód, gdy płynie w nim za duży prąd, na przykład przy przeciążeniu albo zwarciu.
• Wyłączniki różnicowoprądowe – chronią przed porażeniem prądem.
• Ograniczniki przepięć – chronią instalację i urządzenia przed przepięciami, na przykład po uderzeniu pioruna w pobliżu budynku.
• Listwy zaciskowe – porządkują połączenia przewodów.

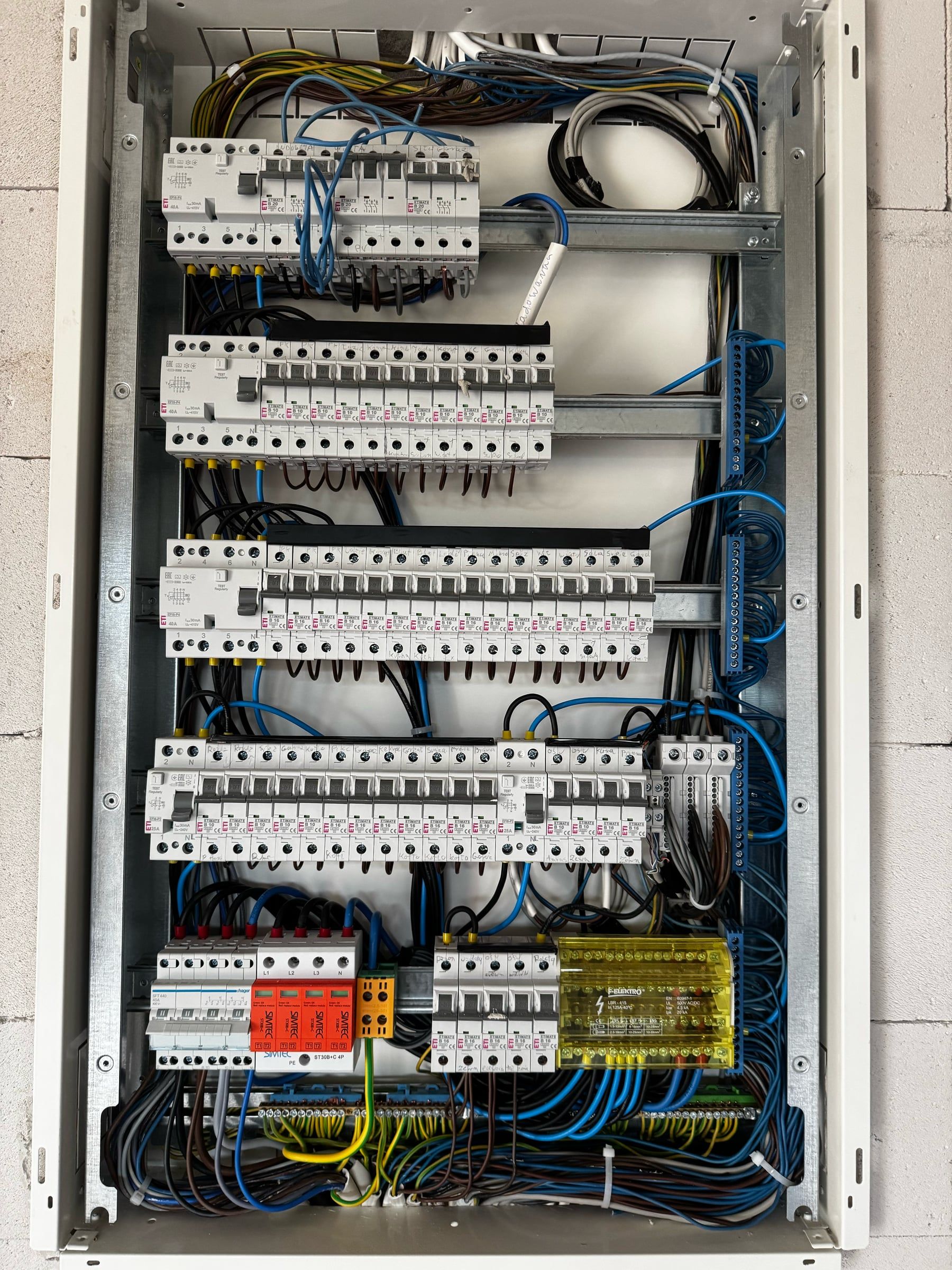

Wyłączniki, ograniczniki przepięć i listwy zaciskowe widać na zdjęciach rozdzielnic z naszych budów niżej.

Jak przebiega wymiana krok po kroku

1. Kontakt i bezpłatna wycena. Opisz dom albo mieszkanie i dołącz zdjęcie obecnej rozdzielnicy z otwartymi drzwiczkami.
2. Zakres. Ustalamy z Tobą zakres prac i obwody, także nowe.
3. Wymiana. Montujemy nową rozdzielnicę i podłączamy obwody do zabezpieczeń. Na czas wymiany zasilanie jest wyłączone.
4. Opis obwodów. Opisujemy obwody w legendzie.
5. Pomiary odbiorcze i protokół. Sprawdzamy instalację pomiarami i przekazujemy protokół z wynikami.
6. Faktura VAT. Za wykonane prace wystawiamy fakturę VAT.

Co dostajesz na koniec

• Rozdzielnicę z opisanymi obwodami.
• Protokół z pomiarów odbiorczych z wynikami.
• Fakturę VAT za wykonane prace.
• 5 lat gwarancji na wykonaną w całości instalację elektryczną – gdy rozdzielnicę montujemy razem z całą instalacją.
